Hướng Dẫn Hiệu Chuẩn Adas Với Bộ Autel Maxisys Adas – Dễ Dàng Và Chính Xác

📋 Tóm tắt nhanh

Bài viết này cung cấp hướng dẫn chi tiết và chuyên sâu cách thức sử dụng bộ Autel MaxiSys ADAS để hiệu chuẩn hệ thống hỗ trợ lái – đảm bảo tính chính xác và an toàn. Thông tin từ chuyên gia kỹ thuật với nhiều năm trong ngành, giúp gara tối ưu quy trình sử dụng máy chẩn đoán Autel.

1. ADAS Autel là gì? Tại sao cần hiệu chuẩn?

1.1. Giới thiệu về ADAS Autel

• ADAS Autel là bộ công cụ chẩn đoán và hiệu chuẩn hệ thống hỗ trợ lái tiên tiến.
• Được tích hợp với dòng máy chẩn đoán Autel MaxiSys, cung cấp khả năng tự động hóa và báo lỗi chính xác cho các loại xe hiện đại.

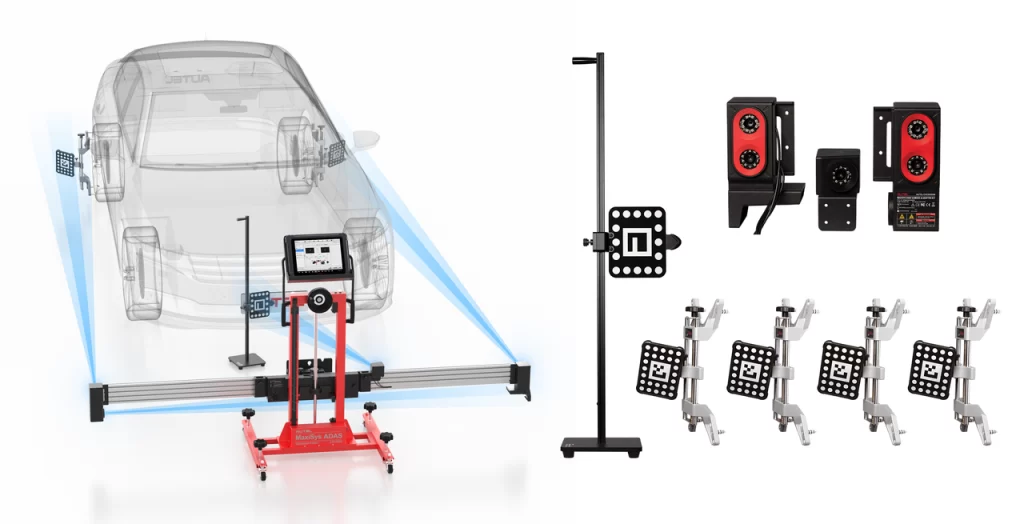

Hình 1: Bộ hiệu chỉnh Autel ADAS

1.2. Tầm quan trọng của việc hiệu chuẩn

• Đảm bảo: độ chính xác của cảm biến, camera, radar.
• Giúp xe vận hành an toàn, tránh va chạm, đảm bảo hệ thống hỗ trợ (như giữ làn đường, phanh tự động…) hoạt động đúng yêu cầu.

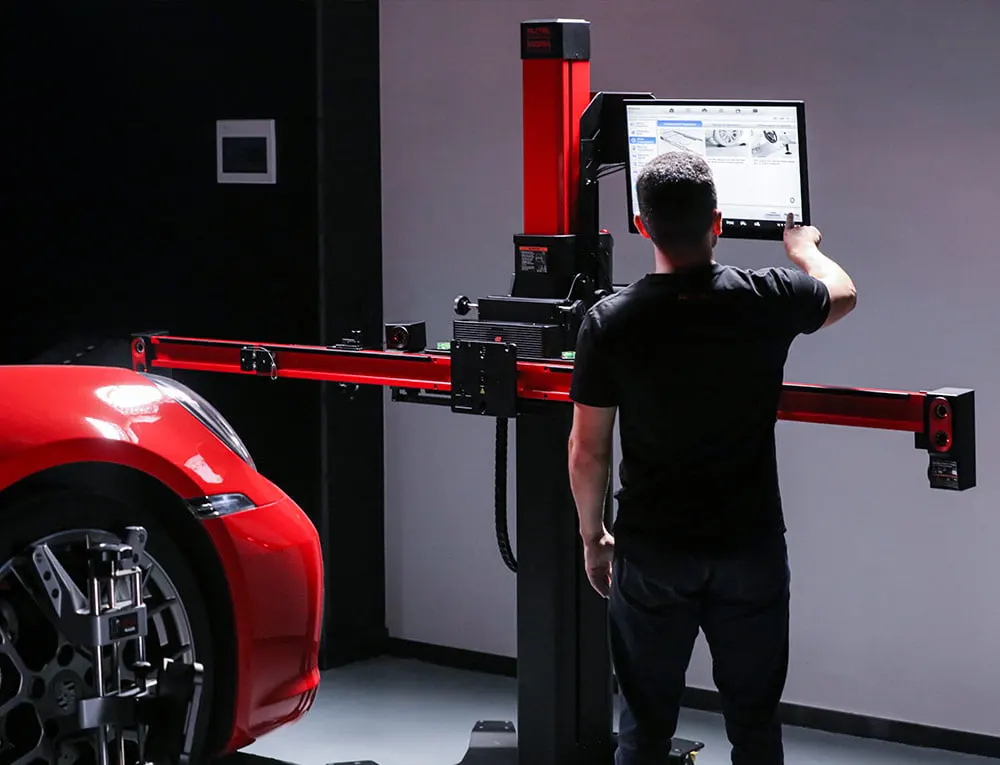

Hình 2: Căn chỉnh hệ thống ADAS trên máy chẩn đoán

2. Chuẩn bị trước hiệu chuẩn ADAS

2.1. Thiết bị cần thiết

• Bộ Autel MaxiSys ADAS: đế cố định, thước đo, vật thể chuẩn, linh kiện lắp đặt.
• Máy chẩn đoán Autel MaxiSys (Original).
• Máy tính/laptop dùng để cài phần mềm cập nhật.
• Không gian đủ rộng & mặt phẳng chính xác.

Hình 3: Đảm bảo khoảng cách và bề mặt để lắp đặt Autel ADAS

2.2. Điều kiện không gian

• Không gian xung quanh xe tối thiểu 6x8m, nền phẳng, không trơn trượt.
• Ánh sáng tốt, không gian không có ánh sáng mạnh chói le lói vào camera.

2.3. Kiểm tra phần mềm và cập nhật

• Kết nối máy chẩn đoán với internet, cập nhật phần mềm lên phiên bản mới nhất.
• Xác nhận tương thích với dòng xe cần hiệu chuẩn và những module ADAS (camera, radar, Lidar…).

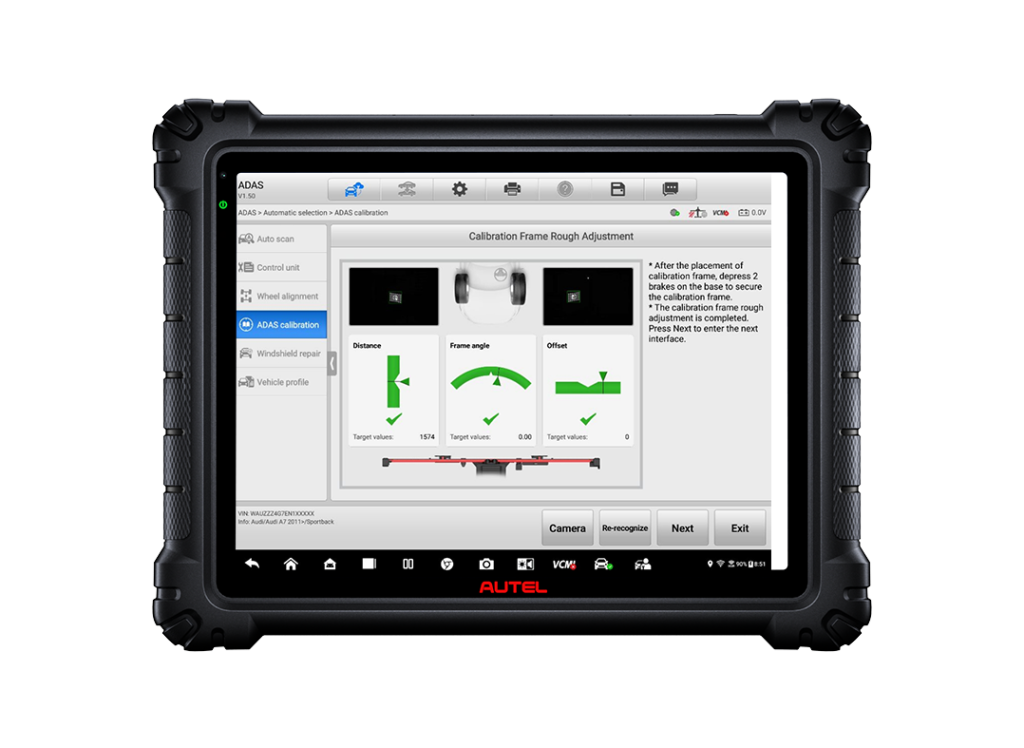

Hình 4: Cập nhật và hiệu chỉnh trên máy Autel ADAS

3. Các bước hiệu chuẩn ADAS Autel

3.1. Gắn các chi tiết và thước hiệu chuẩn

1. Lắp cột thước lên bề mặt chuẩn của mặt đất.
2. Căn chỉnh thước theo tiêu chuẩn nhà sản xuất xe (do các thông số hiển thị trên máy Autel).
3. Gắn target (vật chuẩn) đúng vị trí: phía trước/sau/trái/phải tùy hệ thống. Căn chỉnh vuông góc chính xác.

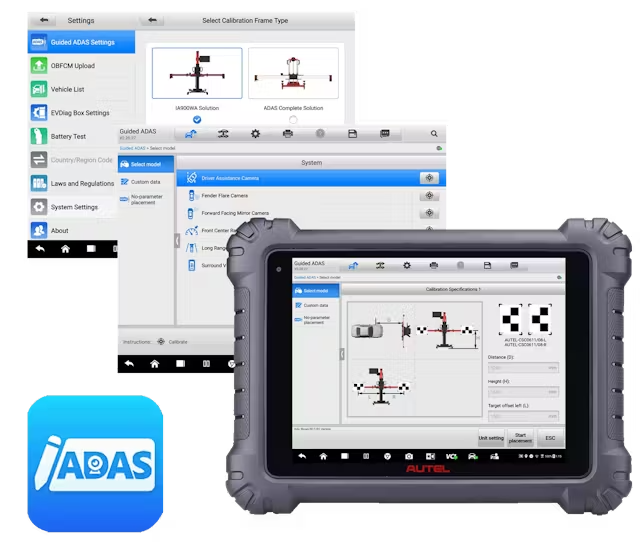

Hình 5: Gắn các chi tiết và thước hiệu chuẩn ADAS

3.2. Khởi động máy MaxiSys ADAS

• Bật máy, chọn mục “ADAS Calibration”.
• Nhập thông tin xe: hãng, model, năm sản xuất.
• Theo hướng dẫn trên màn hình: vị trí cảm biến, bộ phận cần hiệu chuẩn.

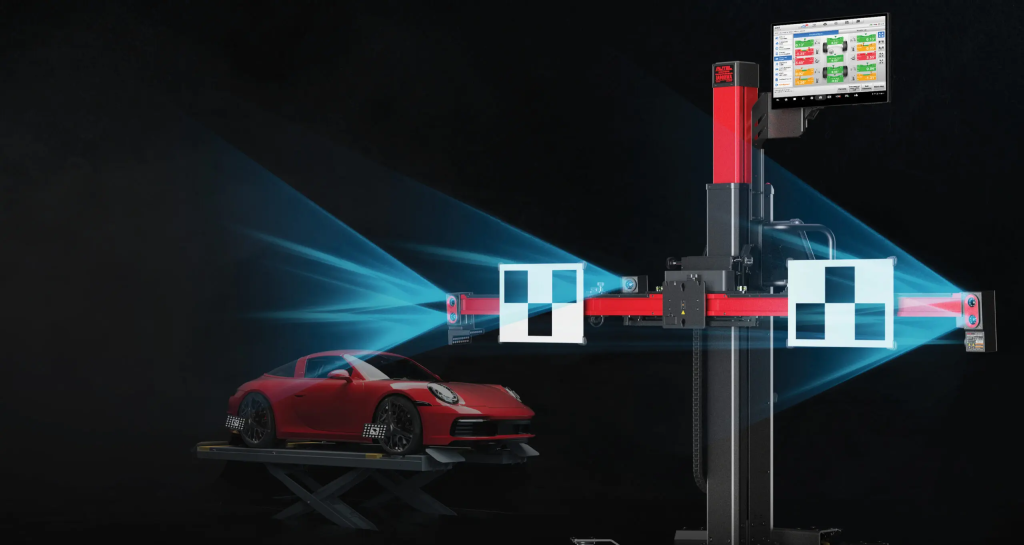

Hình 6: Khởi động máy chẩn đoán Autel ADAS và nhập các thông số xe

3.3. Tiến hành hiệu chuẩn

• Thực hiện từng bước: chiều cao các thước, khoảng cách chính xác.
• Dùng máy chẩn đoán Autel để đọc dữ liệu cảm biến, kiểm tra chỉ số so với mức quy định.
• Bấm “Start Calibration”, máy sẽ tự động xác định và điều chỉnh hệ thống.

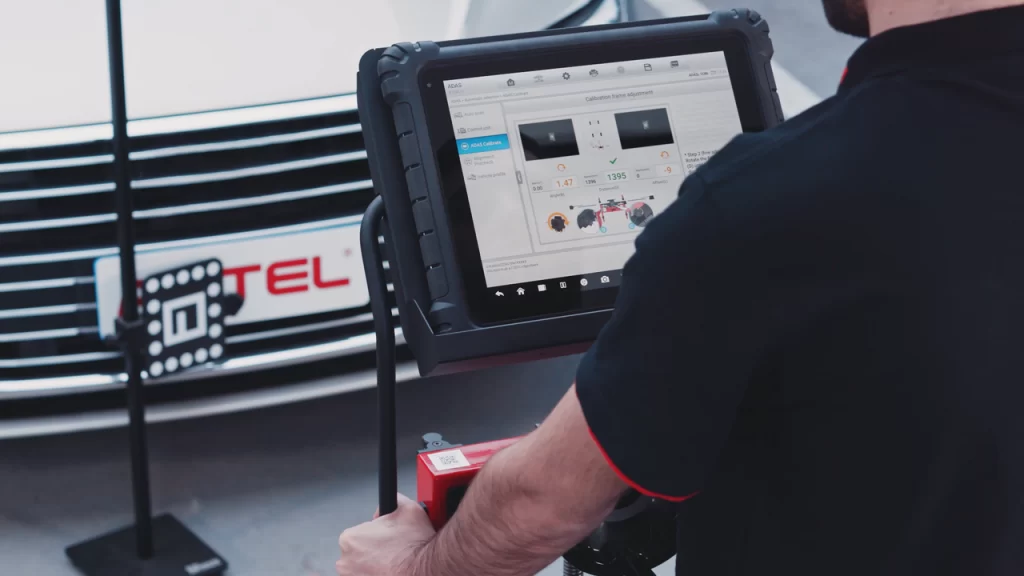

Hình 7: Tiến hành hiệu chuẩn chính xác sử dụng máy Autel ADAS

3.4. Kiểm tra sau hiệu chuẩn

• Đọc lại mã lỗi: đảm bảo không còn DTC liên quan đến ADAS.
• Thử lái để xác thực hệ thống hoạt động chính xác (Hệ thống giữ làn, hỗ trợ phanh…).
• In báo cáo hiệu chuẩn để lưu hồ sơ kỹ thuật.

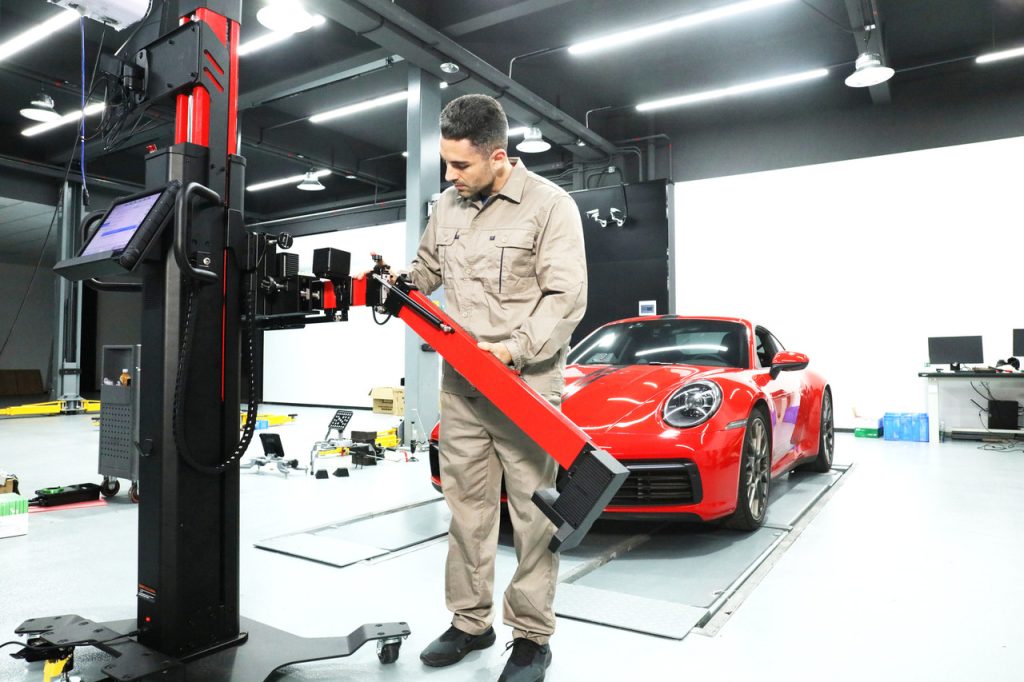

Hình 8: Kiểm tra sau hiệu chuẩn

4. Mẹo từ chuyên gia để hiệu chuẩn hiệu quả

• Luôn làm sạch bề mặt kính, radar, camera trước khi hiệu chuẩn để tránh sai số.
• Sử dụng thước và cảm biến chất lượng cao, tránh rung lắc trong quá trình căn chỉnh.
• Lưu báo cáo mỗi lần hiệu chuẩn để theo dõi lịch sử bảo trì.
• Cập nhật phần mềm Autel thường xuyên – nhiều mẫu xe mới chỉ hỗ trợ khi phần mềm đã
